Milyen a lakberendezési terv, tervdokumentáció? - Egy gyerekszoba tervezés dokumentációja - Vázlatos tervek

Természetes módon érdekli a leendő megrendelőt még a tervezés előtt, hogy mire számíthat, mit kap a tervdokumentációban. Most egy gyerekszoba tervdokumentációján mutatom be, a tervezési szakaszokat, s azok dokumentációját. (Teljes lakástervezés természetesen komplexebb a feladat, bővebb a dokumentáció).  Esetünkben a falszínek meglévő és maradó adottságok, feladat: gyerekszoba tervezés, teljes berendezés tervezése.

Vázlatos funkciótervezés és hangulatajánlás

1. szakasz - Igényfelmérés
Ekkor a helyszínen megbeszéljük a megrendelői igényeket, felmérem a helyszínt lézeres távolságmérővel.

2. és 3. szakasz - Vázlatos funkciótervezés és hangulatajánlás (teljes tervezésnél a két szakaszt általában összevonom, így már eleve az igényelt hangulati környezetet láttatom, egyszerűbben tudja a megrendelő kiválasztani az igény szerinti verziót)
Lakberendező csomagként lehet csak vázlatos funkciótervezést (színezetlenül), illetve funkciótervezést és hangulatajánlást (színezetten) (ez kerül bemutatásra lent), illetve teljes 5 szakaszos tervezést kérni, ekkor a végén a méretezett kiviteli tervek a mesterek kezébe adhatóak.

2. és 3. szakasz dokumentációja:

Előszó és tartalomjegyzék
Leírok fontos információkat, tervlap-kiegészítéseket, melyek a tervek áttekintésekor a tervek megértésében segítséget jelentenek.
A tartalomjegyzék összefoglalja a dokumentáció tartalmát.







Eredeti alaprajz (M= 1:50)
(a felmérés alapján szerkesztve)
A helyszíni szemle során felmért helyiség pontos, méretezett alaprajza.

Fal-kiosztás
Itt bejelölöm az adott falak betűjelét, melyekre a dokumentációban hivatkozom.


Vázlatterv - A (M= 1:50)

A vázlattervek 2-3 változatban készülnek a helyszín, a kötöttségek és az igények ismeretében.
A vázlattervek pontos alaprajzzal, méretezetlen berendezési tervként kerülnek  megjelenítésre. A tervekhez fűzött magyarázatok segítik a megértést.

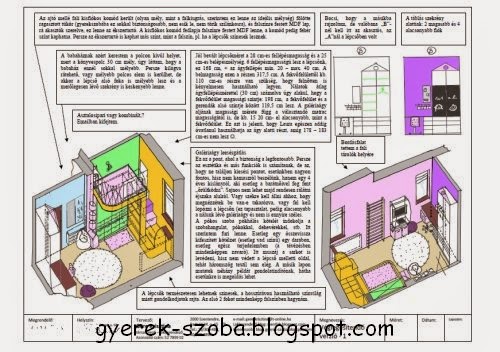

Vázlatterv - A - skiccek
Az alaprajzból nehéz lenne kiolvasni a várható térbeli elhelyezést és látványt, ezért megértést segítő térbeli skiccekkel segítem a megrendelőket a "látásban". Minden változatot általában a 2 fő nézetből mutatom be, magyarázatokkal kiegészítve.







Vázlatterv - B (M= 1:50)

Egy másik vázlattervi változat (általában 2-3 változatot mutatok)










Vázlatterv - B - skiccek
A másik vázlattervi változat térbeli megértését segítő rajzok.











Egyéb
kiegészítések, választási lehetőségek, melyeket el szeretnék mondani, meg szeretnék mutatni.










Amennyiben  teljes tervezés az igény, úgy a vázlatos tervek leadását követően döntés születik a megrendelői oldalon, hogy melyik verzió a szimpatikusabb, illetve milyen irányba haladjon tovább a tervezés.
A következő "ajánlati tervi" szakasz azzal kezdődik, hogy szükség esetén tovább gyúrjuk, majd fixáljuk a végleges vázlattervet.

A továbbiakról bővebb infó a szövegre kattintva!
Ajánlati tervi szakasz - dokumentáció
Kiviteli tervi szakasz - dokumentáció
A kivitelezés segítése
